Glidelager – vedlikeholdsfrie

Produktbeskrivelse

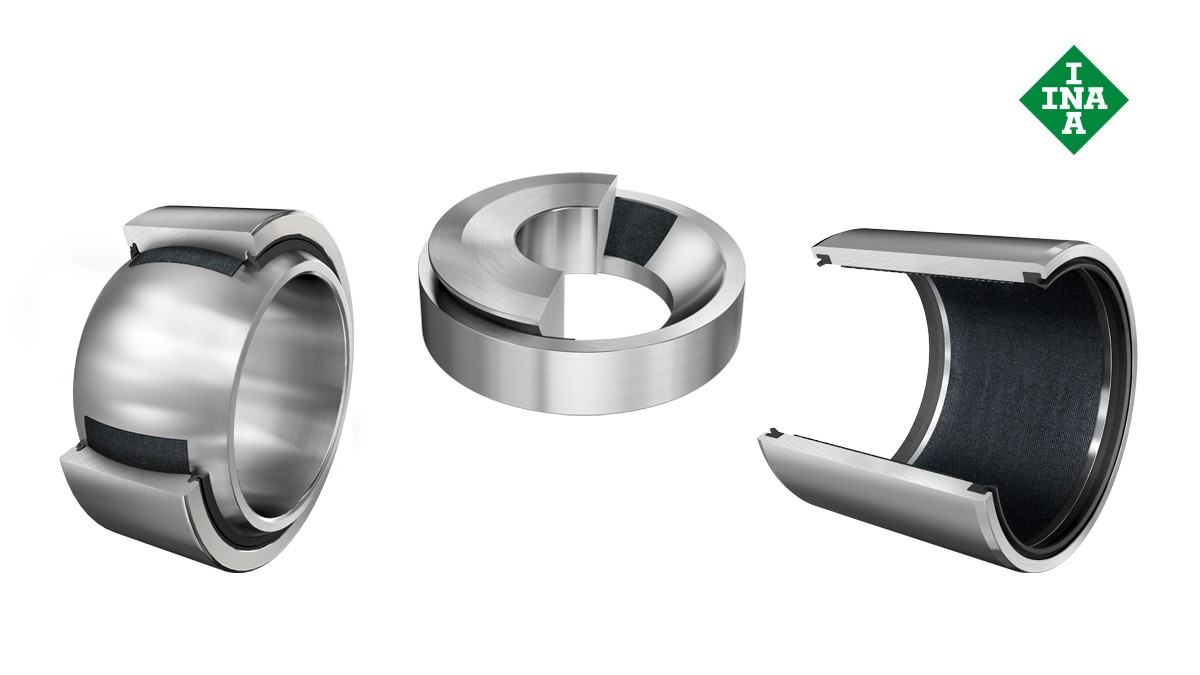

Schaeffler rullingslager og glidelager: Glidelager – vedlikeholdsfrie

Schaeffler har et omfangsrikt katalogprogram med vedlikeholdsfrie glidelager. Vi bruker innovative glidematerialer, f.eks. ELGOGLIDE, ELGOTEX eller der metall-polymer-komposittmaterialet E40. Disse glidematerialene på PTFE-basis gjør det mulig for leddlager og leddhoder samt foringer, skiver og striper å oppnå svært lave friksjonsverdier og samtidig ha liten slitasje slik at levetiden blir svært lang. Vedlikeholdsfrie glidelager reduserer smørestoff- og vedlikeholdskostnadene i betydelig grad, siden de ikke i det hele tatt bruker olje og fett og derfor også er miljøvennlige.

Til produktkatalog medias

Produktvarianter

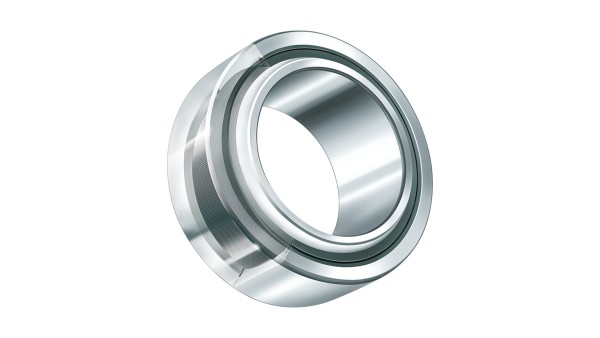

Schaeffler rullingslager og glidelager: Radialleddlager

Radialleddlager med ELGOGLIDE

Radialleddlager består av inner- og ytterringer med vedlikeholdsfrie glideflater av ELGOGLIDE®, PTFE-kompositt eller PTFE-folie. De er egnet for skiftende dynamiske belastninger. Store leddlager fra d = 320 mm tilhører Premium-Class X-life

Til produktkatalog medias Interaktiv produktpresentasjon

Schaeffler rullingslager og glidelager: Vinkelkontaktleddlager

Vinkelkontaktleddlager med ELGOGLIDE

Vinkelkontaktleddlager består av inner- og ytterringer med ELGOGLIDE®. I tillegg til radialkreftene absorberer de også høyere aksialkrefter.

Til produktkatalog medias

Schaeffler rullingslager og glidelager: Aksialleddlager

Aksialleddlager med ELGOGLIDE

Aksialeddlager består av aksel- og husskiver med ELGOGLIDE®. Store leddlager fra d = 220 mm tilhører Premium-Class X-life

Til produktkatalog medias

Schaeffler rullingslager og glidelager: Leddhoder med ELGOGLIDE

Leddhoder med ELGOGLIDE

Vedlikeholdsfrie leddhoder består av et stanghode og et vedlikeholdsfritt leddlager. De absorberer radialkrefter i trekk- og trykkretningen og egner seg til langsomme bevegelser og små til middels dreievinkler, til ensidige belastninger og med forbehold til vekslende belastninger (med GE..-UK-2RS også til vekslende belastninger).

Til produktkatalog medias

Schaeffler rullingslager og glidelager: Glideforinger med ELGOGLIDE

Glideforinger med ELGOGLIDE

Sylindriske glideforinger består av et støtteelement av stål med ELGOGLIDE®. De tillater dreie- og aksialbevegelser og absorberer større krefter enn konvensjonelle glidelager.

Til produktkatalog medias

Schaeffler rullingslager og glidelager: Metall-polymer-komposittlager

Metall-polymer-komposittlager

INA metall-polymer-komposittlager er et økonomisk alternativ til mange bruksområder innen industri og bilindustri. Alle lagre er blyfrie og dermed miljøvennlige. Forskjellige innovative stoffblandinger sørger for et stort mangfold av materialer.

Det vedlikeholdsfrie E40

E40 er det nye glidematerialet til Schaeffler-konsernet for vedlikeholdsfrie metall-polymer-komposittglidelager. Her kreves det ingen smøring i løpet av levetiden. Basis for glideflaten er polytetrafluoretylen (PTFE), som har innlagt kjemisk reaksjonstrege additiver. Trelagsmaterialet består av stålrygg, glideflate og innløpslag (se grafikken).

På stålryggen er det påsintret en porøs glideflate av tinn og bronse, og porene på denne glideflaten er fylt med et tørrsmørestoffet fra innløpslaget.

Tekniske fordeler:
  • For dynamiske overflatetrykk inntil 140 N/mm2
  • Hydrodynamisk bruk er mulig
  • Høy fuktbestandighet, og kan derfor brukes også i vann
  • Lite plasskrevende
  • Glidehastighet inntil 2,5 m/s
Spesialmaterialer av vedlikeholdsfri folie E60

På forespørsel leverer Schaeffler-konsernet folie med materialet E60: Dette materialet er basert på en gitterstruktur der en glideflate av PTFE og additiver er valset inn og påsintret. Gitteret fungerer her både som bærer og som glideflate.

Den PTFE-holdige glideflaten ligger på begge sider slik at når det gjelder foringer, skjer glidebevegelsen på inn- og utsiden. En annen fordel med dette materialet er at det er lett å forme. Typiske bruksområder for folien er beslag og verktøy samt hengsler.

Til produktkatalog medias

Schaeffler rullingslager og glidelager: Glidelager med ELGOTEX

Glidelager med ELGOTEX

Glidelager med ELGOTEX® egner seg spesielt godt til bruksområder med tørrkjøring, der det oppstår høye belastninger og svingninger. Ved å bruke materialparene blir de vedlikeholdsfrie i hele levetiden.

Hvordan er foringene bygd opp?

Foringene består av to lag som er viklet oppå hverandre. Kunstfibre og PTFE-fibre i epoksyharpiks den indre glideflaten ELGOTEX®, gjennomgående glassfiber (glassfilament) i epoksyharpiks den ytre. En spesifikk viklingsvinkel på glassfibrene stabiliserer laget, noe som i betydelig grad øker styrken til foringen.

Hvilke fordeler har ELGOTEX®-glideforinger?
  • Svært robust
  • Lettere enn liknende bronseforinger
  • Tar liten plass sammenliknet med vedlikeholdspliktige lager
  • Kan erstatte eksisterende foringer (bredde og styrke varierer)
  • Lite monteringsarbeid da det ikke kreves ytterligere aksialt feste
  • Miljøvennlig på grunn av tørrkjøring
  • Rimelig fordi det ikke treng vedlikehold
  • Liten slitasje ved konstant friksjonsverdi
Bruksområder:

Erstatning for stål-, bronse- og plastglidelager i jordbruks- og transportteknologi, i maskiner for metallbearbeiding, anleggsmaskiner, hydraulikksylinderføringer, solcelleanlegg, stålstrukturer, hydraulikkanlegg osv.

Til produktkatalog medias

X-life-kvalitet
Schaeffler X-life

X-life – målbart bedre

Disse spesielle lagrene har en optimalisert ruhet og geometrisk presisjon i løpebanene. Det fører til høyere bæreevne og lengre levetid. X-life er kvalitetsstempelet for spesielt effektive produkter av merkene INA og FAG.

De utmerker seg med høyere leve- og brukstid, noe som skyldes høyere dynamiske bæretall enn den tidligere standarden. Ved samme belastning og uforandret monteringsplass øker leve- og brukstiden til X-life-lagrene. Vedlikeholdsintervallene kan forlenges.
